近幾年，全國頻頻爆發暴雨等極端天氣，這對社會管理、城市運行和人民群眾生產生活造成了巨大影響，加之部分城市排水防澇等基礎設施建設滯后、調蓄雨洪和應急管理能力不足，出現了嚴重的暴雨內澇災害。城市中的隧道和立交橋等低洼路段在遭遇短時強降水天氣時會由于排水不暢或者排水能力不足而形成深度積水，輕則阻塞交通，重則危害過往車輛和行人安全。市政、防汛、路政等政府相關管理部門亟需一套能夠?qū)崟r(shí)監測路面積水狀況的城市防汛預警應急指揮系統。針對以上問題，辰邁推出一套城市內澇及橋洞隧道積水在線監測系統。

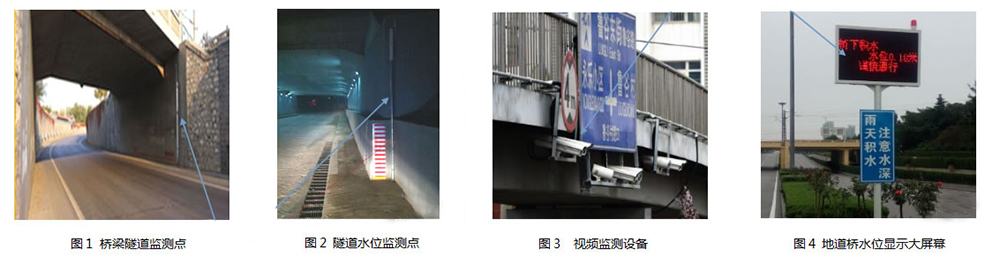

城巿內澇積水在線監測系統由主要用于監測城市道路低洼處、隧道、立交橋下積水狀況。系統采用物聯網概念整合監測傳輸技術，通過電子水尺、激光水位計等傳感器，自動采集積水水位，一方面通過LED顯示屏提醒過往車輛，另一方面通過無線數據傳輸，將積水?dāng)?shù)據上傳云服務器軟件平臺，通過網站和手機端，為政府部門和公眾提供基于位置的積水深度實時監測和預警，為政府決策、指揮調度提供靶向數據支撐。城巿積水問題、內澇問題的解決必須基于系統化監測的理念來解決。城市內澇積水監測系統由現場監測站及監控中心平臺軟件組成，現場監測站由電子水尺/激光水位計、雨量計、視頻監控、聲光報警器、LED顯示屏、遙測終端機和電源系統組成。監控中心軟件平臺可遠程監測重點區域的地面產流、空中降雨量、排水管網匯流等實時數據，基于監測數據信息，通過分布式水文模型實現積水水位預警功能。

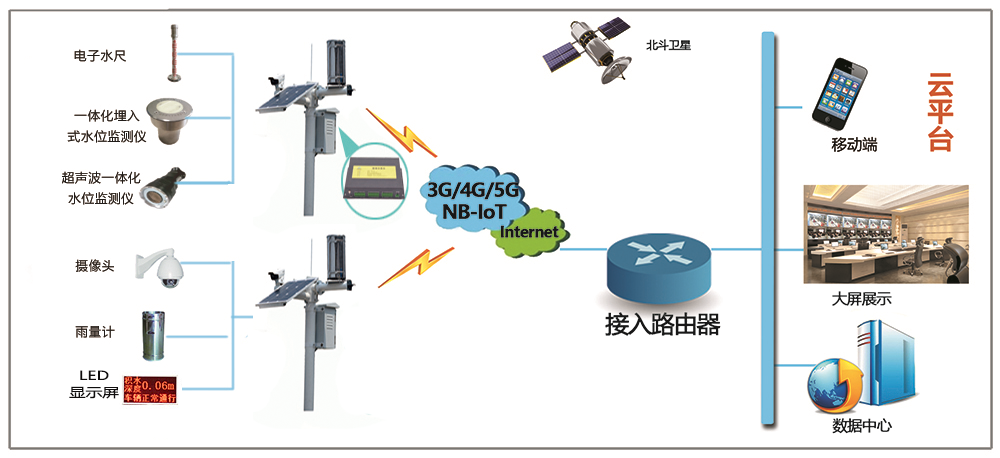

系統由三部分組成，分別為：數據采集部分、網絡傳輸部分、數據管理中心三部分組成。

• 數據采集部分：數據采集部分由水位傳感器、在線水位監測儀、電子水尺、激光水位計傳感器等和現場視頻進行連續自動在線監測;
• 網絡傳輸部分：網絡傳輸部分主要設備為智能遙測終端，負責連接前端采集設備，將前端采集設備的采集數值通過5G/4G/3G無線網絡或者NB-IoT、WiFi其他網絡對數據進行傳送;
• 數據管理中心：數據管理中心又可以分為三個小部分，分別是水資源監測云平臺、數據處理中心、數據庫存儲，城市內澇積水監測云平臺可使用積水監測云平臺也可以使用用戶自己開發的防汛監測云平臺，通過大屏、PC端、移動端對圖形化后的數據進行展示與處理，同時將數據存入數據庫中，對數據進行永久化存儲。
•

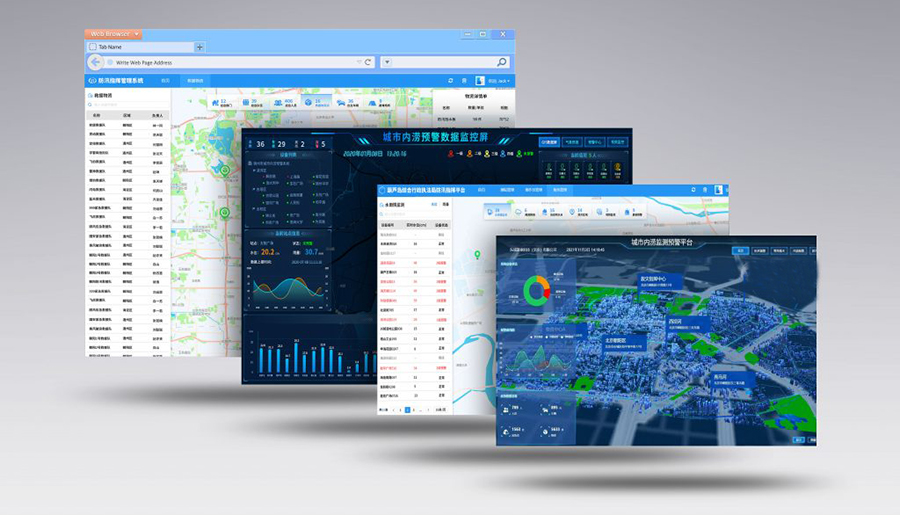

• 在線監測：以GIS地理信息系統、模擬數據圖在線視頻等多種方式，全方位體現低洼區域積水的實際運行參數情況，查看直觀顯示各水位站、積水點的監測站分布位置、當前水位、警戒水位、供電信息以及設備運行狀態等。
• 數據分析：顯示各水位站、積水點的實時水位和電池電壓，并提供360度現場監控圖像，實時展現各水位站、積水點的水位小時變化曲線圖。針對城市內澇低洼運行中的各項指標集中分析，提供歷史數據查詢及多個安全指標數據對比的功能。
• 排澇管理：對排澇及其相應的預案信息、基礎資料、周邊環境、數據報表等進行集中管理，使排澇管理更加信息化、自動化。

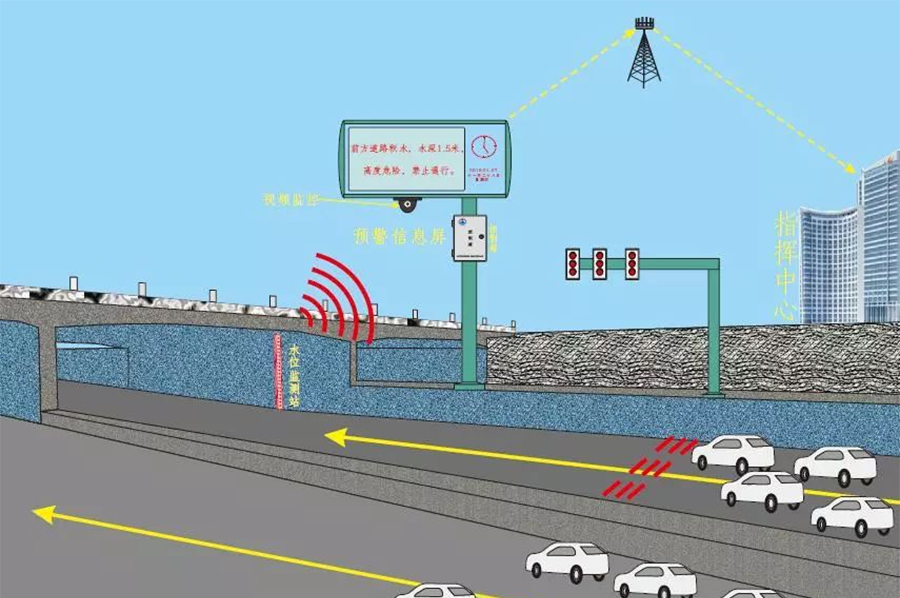

• 預報預警：實時分析和解讀各監測數據，做出單項或多項對比報警功能，對出現的預報預警情況，進行在低洼區LED提示屏，支持聲光報警及LED預警信息（“允許通行”、“謹慎通行”、“禁止通行”等）發布功能，保證預報預警得到及時的處理。
• 系統管理：為信息發布平臺提供了良好管理支持，使信息發布平臺更加靈活、更易擴展。
• 智能聯動：可以通過城市內澇防汛參數，可以提前判斷內澇汛情的到來，聯動LED實時發布信息，且可以聯動現場排水設備進行及時排水，避免和延緩城市內澇的發生。
• 天氣預報：根據具體城市定位，實時顯示衛星云圖、雷達圖、分時天氣預報及七日天氣預報。
•


• 應用范圍廣：實時監測道路低洼處、下穿式立交橋和隧道的積水，并通過4G/5G網絡遠程傳送至城市內澇監測系統平臺。
• 多類傳感器采集：城市內澇智能監測預警系統集成雨量采集、圖像采集、水位采集等，通過系統預報分析，及時把預警信息發布出去。
• 多元化預警發布：發布預警采用廣播、LED電子屏、預警燈、短信等多種廣大群眾喜聞樂見樂見的方式報警。保障市民出行安全、及時避免人員、車輛誤入深水路段造成重大人身傷害與財產損失。
• 一體化安裝：城市內澇（積水）監測站由雨量、圖像、水位預警產品單元組成的一體化采集站，安裝簡單、操作方便。
•
