GT900高風險特殊作業安全監控物聯網系統主要用于高風險特殊作業過程的實時監測監控，與其它環境感知裝置如固定式氣體探測器、視頻監控設備、移動式氣體和溫濕度探測器等互為補充，構建多維度、全天候的安全監控監測機制。系統通過集成視頻采集、有毒有害氣體監測的多功能監控設備及系統，實現智能報警和聯動、設備定位及軌跡查詢功能。在發生事故時可快速人員定位進行救援，提高風險監測監控、預警判斷的應急處置能力和效率，從而解決重大高風險特殊作業尤其是受限空間作業監測監控困難的問題，對于保障特殊作業安全生產具有非常重要的意義。
      GT900高風險特殊作業安全監控物聯網系統由Grand-K07特殊作業環境安全檢測儀、BTQ-K06移動式氣體探測器、后臺綜合管理軟件、PC端檢測軟件等組成。

序號	產品名稱	型號	數量	用途
1	特殊環境作業安全檢測儀	Grand-K07	1	作業現場視頻監控、氣體濃度檢測 報警預警、數據存儲等
2	移動式氣體檢測器	BTQ-K06	選配	現場作業氣體濃度監測 及報警提示

1、產品簡介

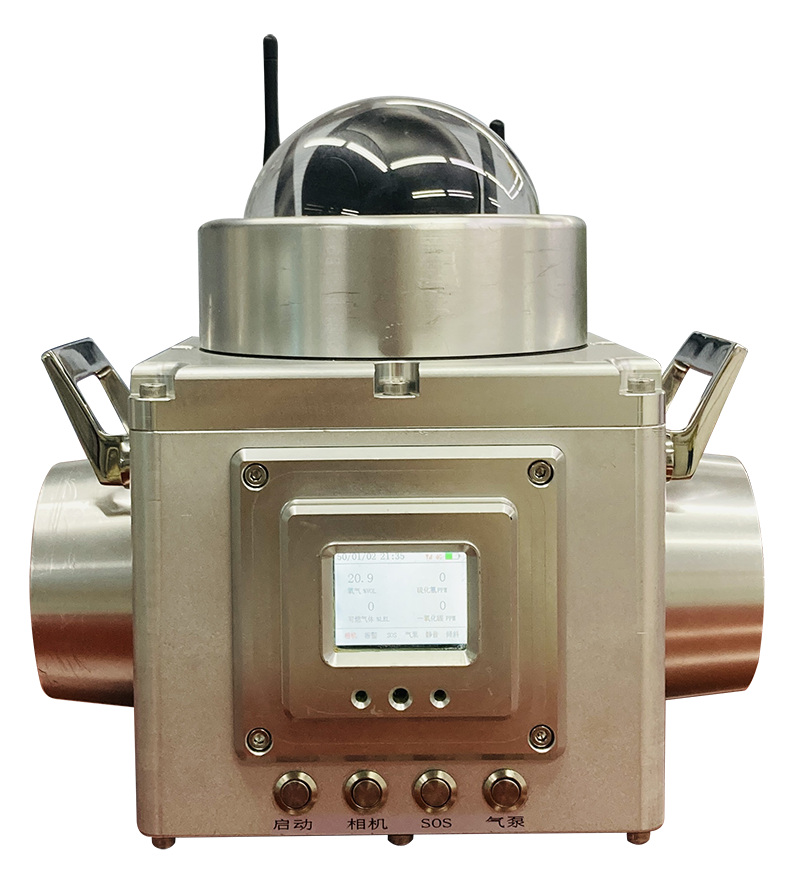

      Grand-K07特殊作業環境安全檢測儀是集氣體檢測、視頻監控、無線傳輸功能于一體的智能監控設備，主要采集工作場所的視頻信息、GPS信息、周邊環境溫度、濕度、大氣成份（如可燃?xì)怏w、氧氣、一氧化碳、硫化氫）等信息，采集到的信息可通過4G無線網絡傳輸?shù)椒?wù)器平臺、PC客戶端和移動客戶端。用戶可通訪問服務平臺，查看現場的實時視頻、GPS信息、大氣環境信息以及報警信息等。該檢測儀也可以通過Wifi連接至本地局域網，在局域網內實現現場監測。

2、工作方式

      Grand-K07采用便攜式結構設計，配備有便攜式工作包。產品可安裝在地面或其他水平面，也可通過配備的收縮式支架固定安裝。

      Grand-K07可使用自然擴散方式對環境氣體進行采樣和檢測工作，也可以采用泵吸方式對環境氣體進行采樣和檢測工作。當采用泵吸式方式工作時，出廠可選配12米吸氣管，采樣距離最大60米。

      Grand-K07特殊作業環境安全檢測儀包含一臺主設備Grand-K07，該主設備可連接多臺子設備BTQ-K06氣體探測器。

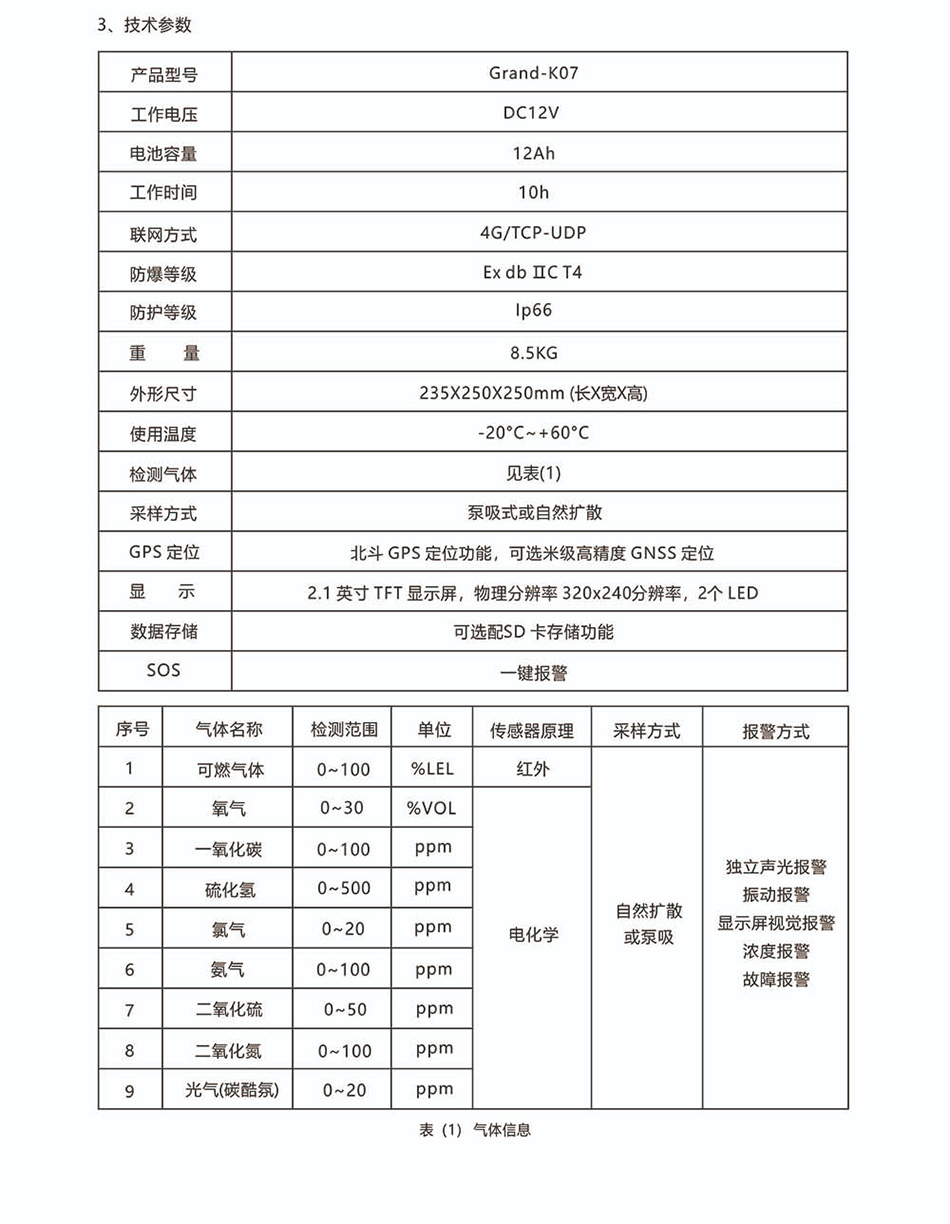

3、技術參數：

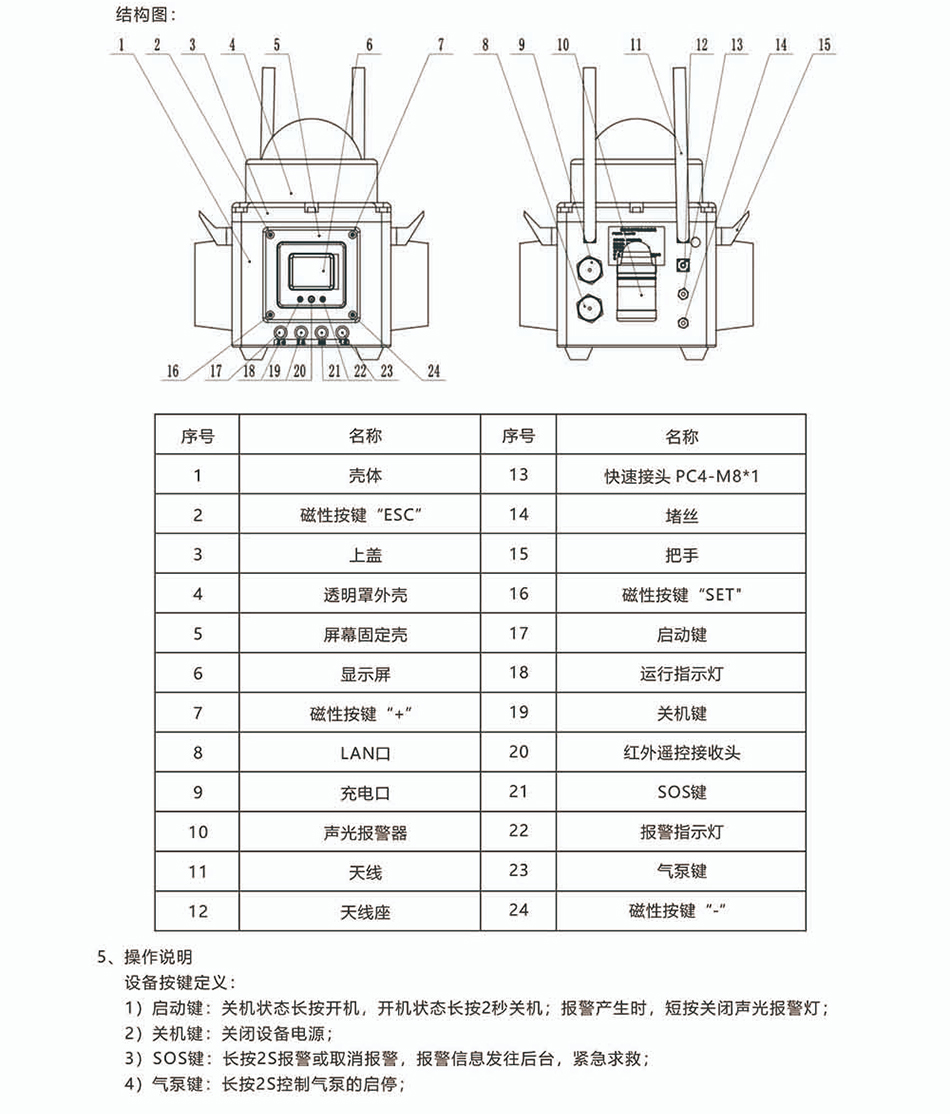

4、結構尺寸：

5、操作說明
設備按鍵定義：

1. 啟動鍵：關機狀態長按開機，開機狀態長按2秒關機；報警產生時，短按關閉聲光報警燈；
2. 關機鍵：關閉設備電源；
3. SOS鍵：長按2S報警或取消報警，報警信息發往后臺，緊急求救；
4. 氣泵鍵：長按2S控制氣泵的啟停；

紅外遙控器、磁性筆操作：

1. 長按“啟動鍵”開機后進入時間設置頁面，設置系統時間，點擊【保存】進入主界面。
2. 在主界面按【SET】鍵，進入設置菜單。
3. 在設置菜單頁面下點擊【＋】鍵往右依次切換不同的菜單。選中“實時監測”，點擊【SET】鍵進入主頁面。選中“報警點設置”，點擊【SET】鍵進入?yún)?shù)設置頁面。
4. 選中“報警點設置”，點擊【SET】鍵進入報警點設置頁面。報警點設置頁面下點擊【＋】鍵往右依次移動光標。點擊【SET】鍵進入修改參數狀態，點擊【＋】鍵數值加1。點擊【SET】鍵退出修改參數狀態，點擊【＋】鍵繼續往右依次移動閃光標。當閃光標移動至【取消】或者【保存】時，點擊【SET】鍵取消設置或者保存設置。

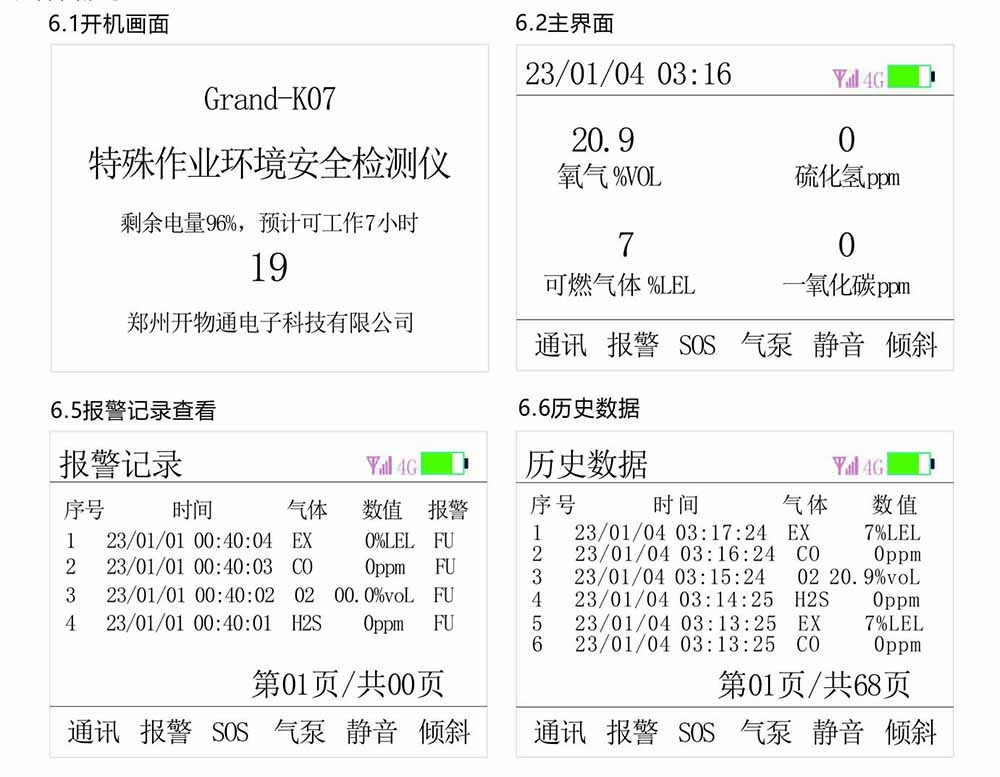

6、界面展示：

7、GT900高風險特殊作業安全監控物聯網系統介紹

• 主要功能

GT系列高風險特殊作業安全監控物聯網系統主要分為Web端和移動端。

監控視頻模塊：運用4g高速、低延遲網絡在監控室就能監測指揮作業區工作，移動端能夠隨時隨地在手機上瀏覽作業區人員的工作情況，為提供全方位的觀察作業區人員作業情況，物聯網系統提供了云臺控制功能，可以低延遲操控攝像頭角度。

實時數據查詢模塊：在Web端可以查看作業區氣體類型信息，并且可以瀏覽各類氣體的氣體濃度值，能有效的知道作業區人員的工作狀態，確保人員安全。

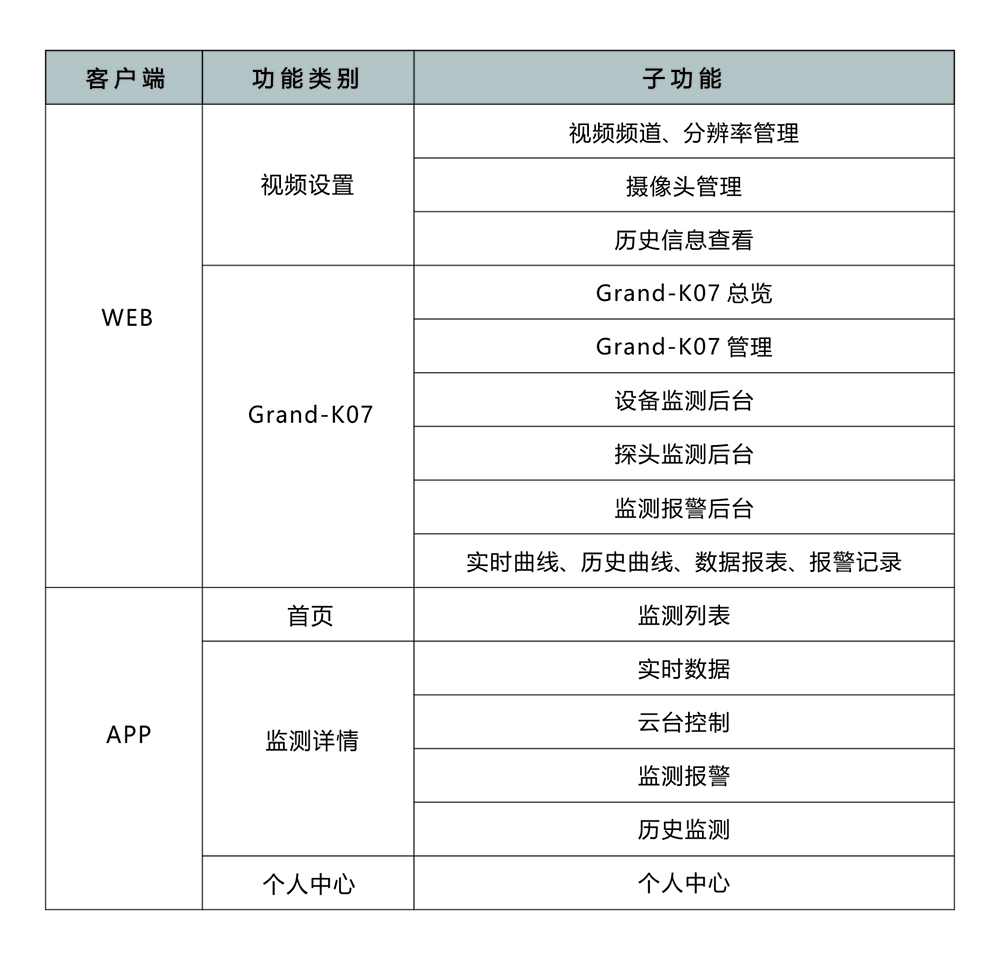

• 功能模塊構成

8、智能網關

• 支持APN專網卡/VPDN卡；
• 支持APN自動檢網、4G通信、SIM信息顯示；
• 支持狀態監測（顯示電量、Work）；
• 支持多種VPN Client（PPTP/L2TP），并支持VPN加密功能；
• 支持靜態路由、DHCP、靜態IP功能；
• 支持防火墻、端口過濾、端口映射、DMZ主機；
• 支持流量統計，可根據需求設置套餐，設定流量、時間提醒；
• 支持NTP、支持log存儲；
• 支持Web平臺管理配置方式，支持遠程監控和升級。

服務器接口配置
1、傳感器數據接口配置

使用電腦連接Grand-K07的WiFi（WIFI名為CRT-XXXX，XXXX為設備地址，密碼為kwt12345678），瀏覽器輸入IP地址（默認IP為192.168.1.1），輸入用戶名root，密碼root，登錄網關，打開選項卡：DTU—基本設置：可啟用注冊包，心跳包。

打開選項卡：DTU—SOCKET—啟用SOCKET，輸入正確的地址和端口號。

2、攝像頭接口配置
將攝像頭配置成螢石云可用，配置如下：

打開SADPTool軟件（下載地址：https://www.hikvision.com/cn/support/tools/hitools/），激活攝像頭，設置管理員密碼，之后勾選使用DHCP，輸入管理員密碼，點擊修改

登錄攝像頭IP，用戶名：admin，密碼為之前設置的管理員密碼，登陸后進入網絡里的高級配置，平臺接入里的平臺接入方式選螢石云，設置驗證碼，點擊保存入里的平臺接入方式選螢石云

（設備配置默認即可，一般不需更改信息）

3、控制攝像頭角度，平臺遠程監控畫面

登錄螢石云網絡（https://open.ys7.com/），注冊螢石云賬號，之后進入設備管理按螢石云協議添加攝像頭，輸入序列號和設置的驗證碼，之后設備添加成功（此項應在有廣域網的情況下進行）

打開直播地址，記錄下HLS播放地址和RTMP播放地址

        遠程操控

• PC端遠程操控

下載螢石云PC端軟件（Ezviz Studio，官網下載即可），找到設備打開，可以通過云臺控制來遠程操控攝像頭

應用商店下載螢石云視頻，打開視頻畫面后，可以通過云臺控制來遠程操控攝像頭

• 平臺監控

打開擴展功能，在攝像頭管理里面添加攝像頭，然后填入記錄的HLS播放地址和RTMP播放地址
